08-2. TD에서 3d 모델과 연동

3. TD에서 3d 모델 나타내기

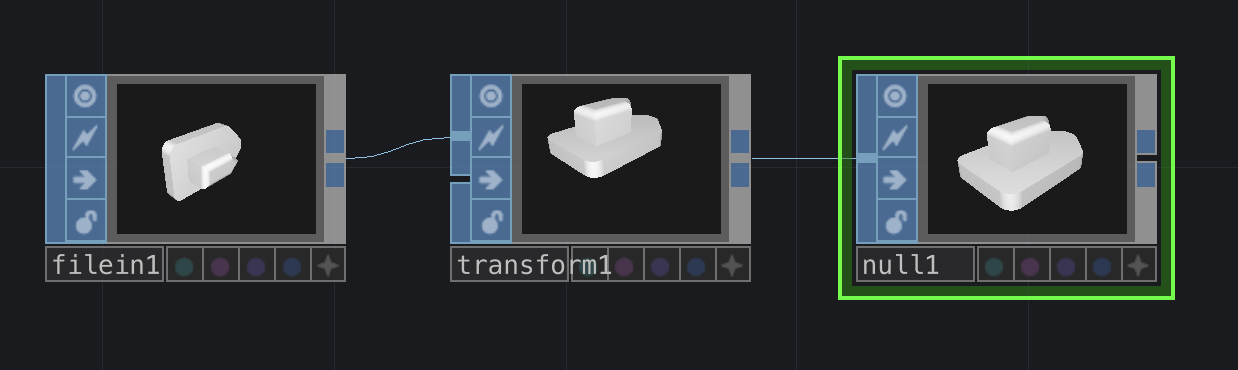

3.1 3d 모델을 TD에 넣기

• SOP_Filein 사용
• OBJ, FBX 형식의 3d 모델 파일을 사용한다.
• SOP_Transform : 3d 모델링 툴에 따라 XY 바닥이거나 XZ 바닥인 경우가 있어서 수정하기 위해 사용
• SOP_Null : 수정된 3d 모델의 최종 출력

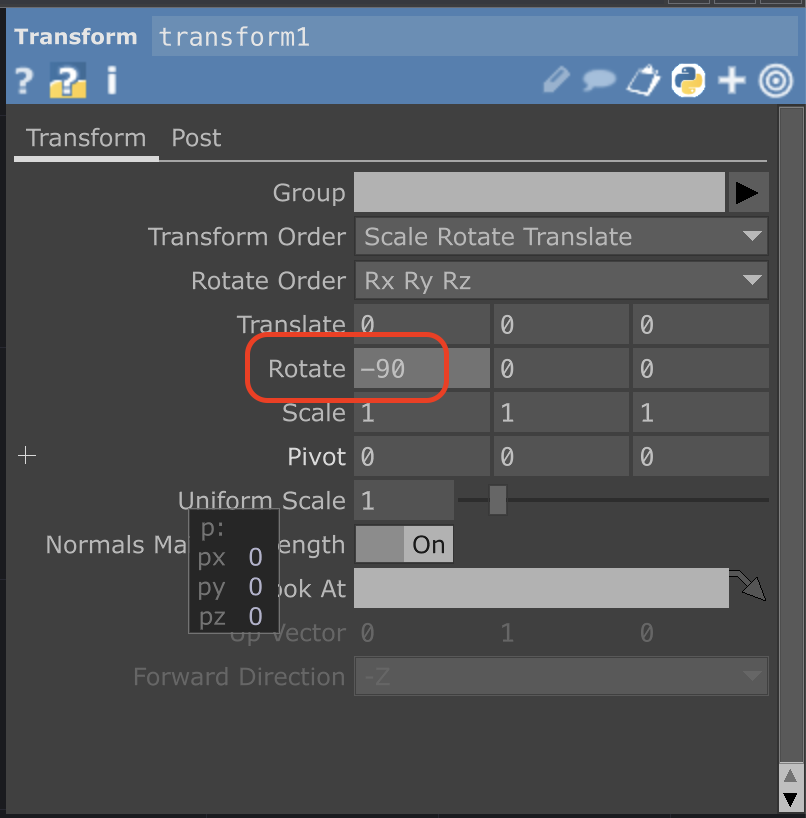

• 예시에서 OBJ 파일이 XY 바닥 기준으로 작성된 것이라 XZ 바닥 기준으로 변경함 (X축 -90도 회전)

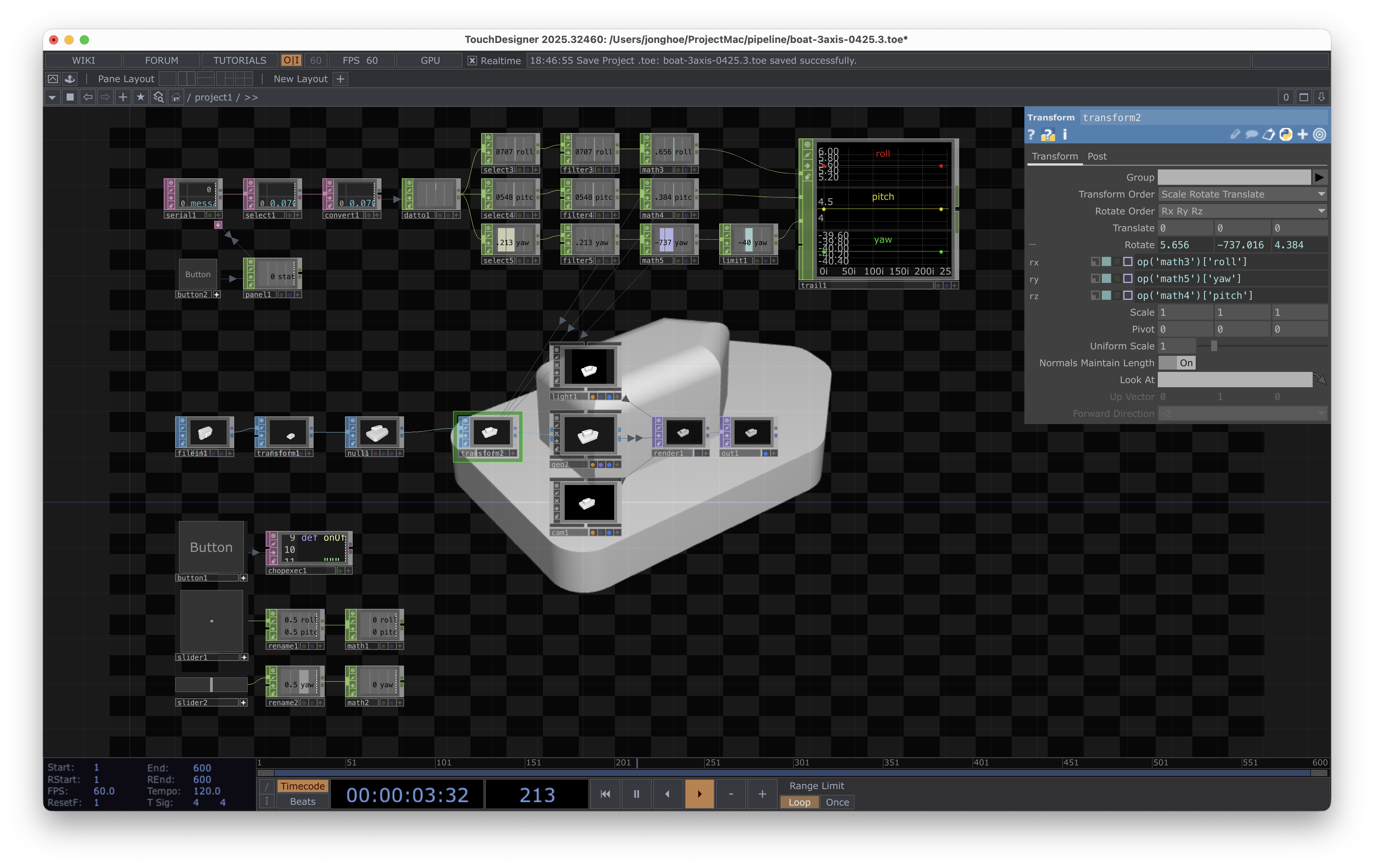

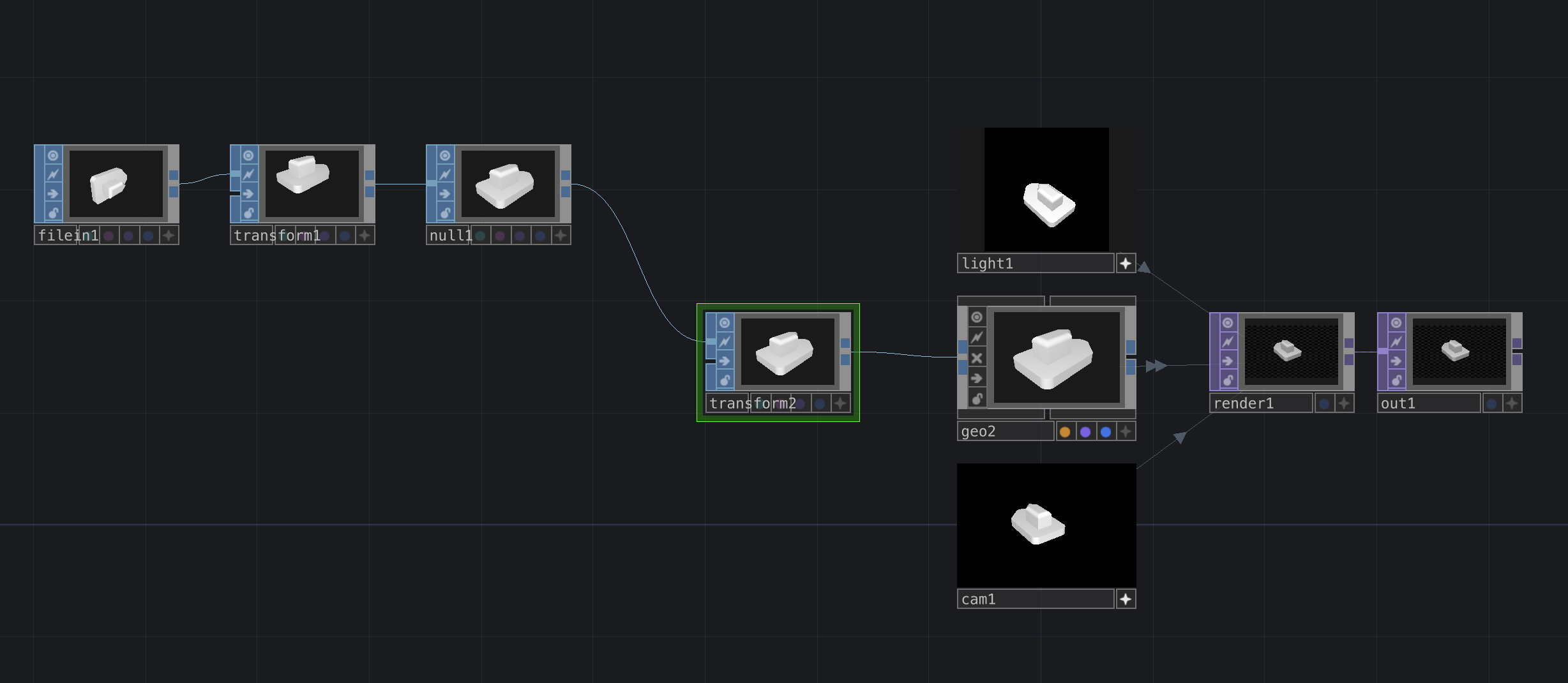

3.2 3d 모델을 화면에 출력하기

• SOP_Null 출력에 새로운 SOP_Transform 연결
• 새로운 SOP_Transform은 3d 모델을 TD 화면에서 변화하기 위함
• SOP_Transform 출력을 Drag 해서 뽑아 COMP_Geometry 연결
• COMP_Light, COMP_Camera 추가
• TOP_Render 추가하면 출력 이미지 생성된다
• TOP_Out 까지 연결하면 출력 완성
• TOP_Out 오퍼레이터의 사각형 아래 파란색 점을 눌러 바탕화면에 출력한다.
• 카메라와 조명 위치 조절하여 화면에 잘 보이도록 표시한다.

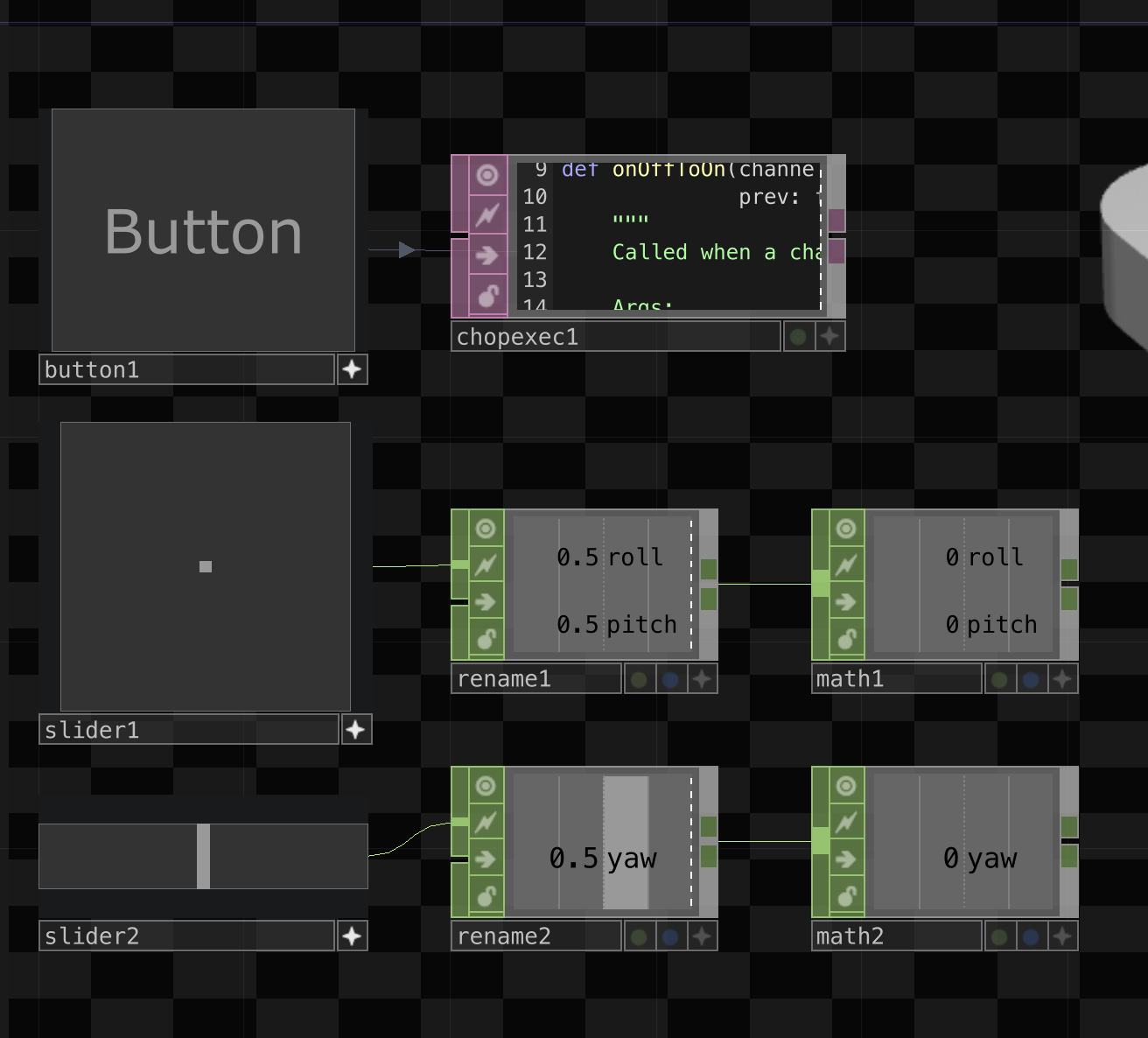

3.3 슬라이드로 활동 범위 확인하기

• Roll, Pitch, Yaw 방향이 맞게 설정되었는지, 범위는 어느 정도로 할 것인지 확인하기 위한 설정

• 슬라이드 데이터를 초기화 하기 위한 설정

  • COMP_Slider 2개 추가
  • CHOP_Rename 각각 연결
  • CHOP_Math 각각 연결
  • 슬라이더1 타입 : Slider UV
  • 슬라이더1 레이아웃 : Width, Height를 모두 100으로 설정
  • 슬라이더1의 Rename 에서 Roll, Pitch 로 설정
  • 슬라이더2의 Rename 에서 Yaw 로 설정
  • Math의 Range 출력을 -40에서 40 으로 설정
  • Math 오퍼레이터의 + 버튼을 눌러 활성화 하고

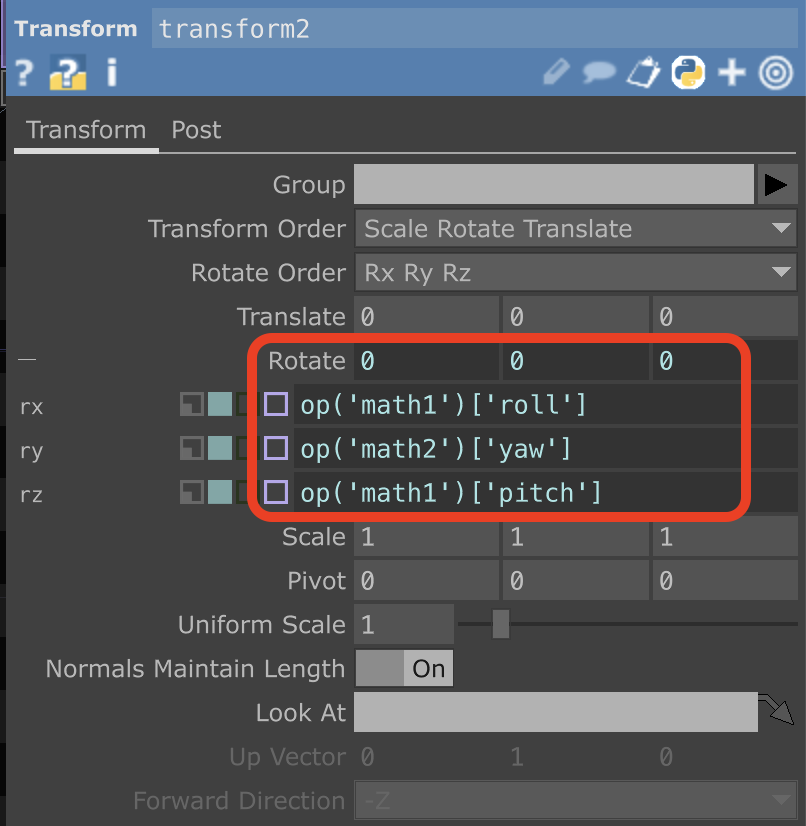

  • SOP_Transform2 의 Rotate 와 연결



• 슬라이드를 움직여 Roll, Pitch, Yaw 방향에 맞게 움직이는지 확인하고 수정하기

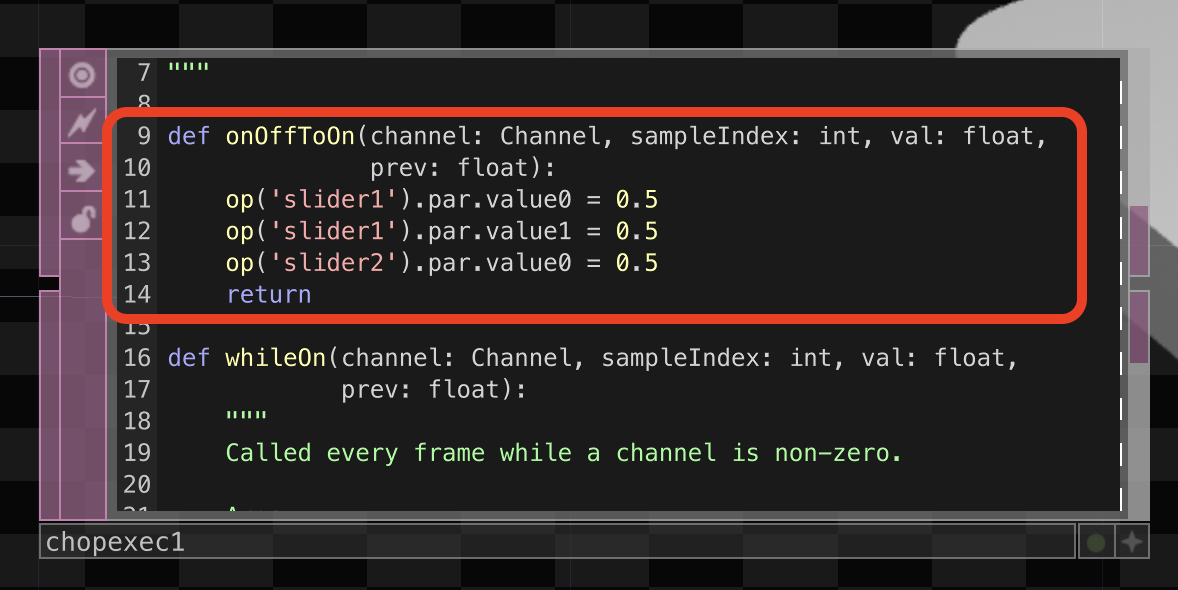

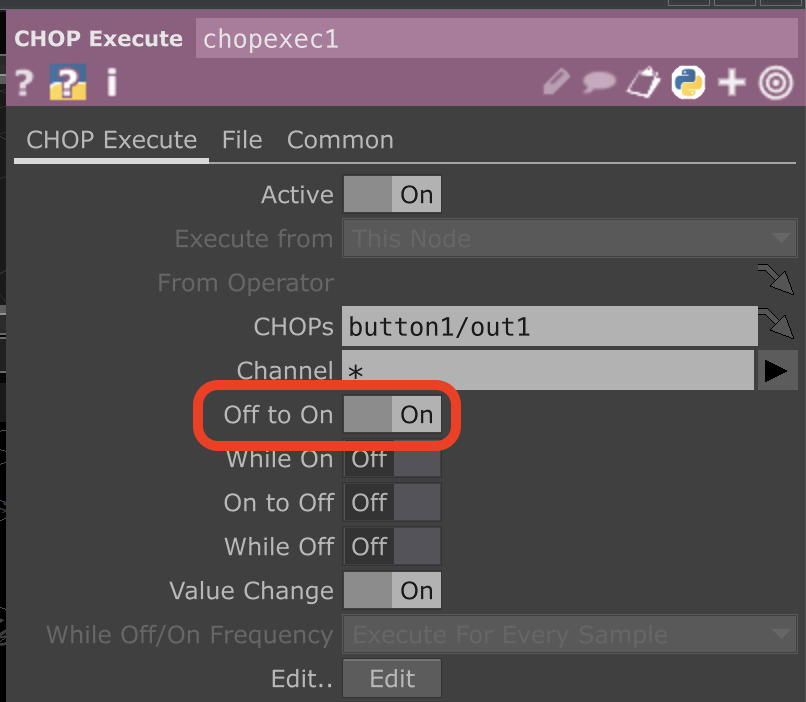

3.4 슬라이드 리셋 스위치

4. 시리얼 데이터를 TD에서 구현하기

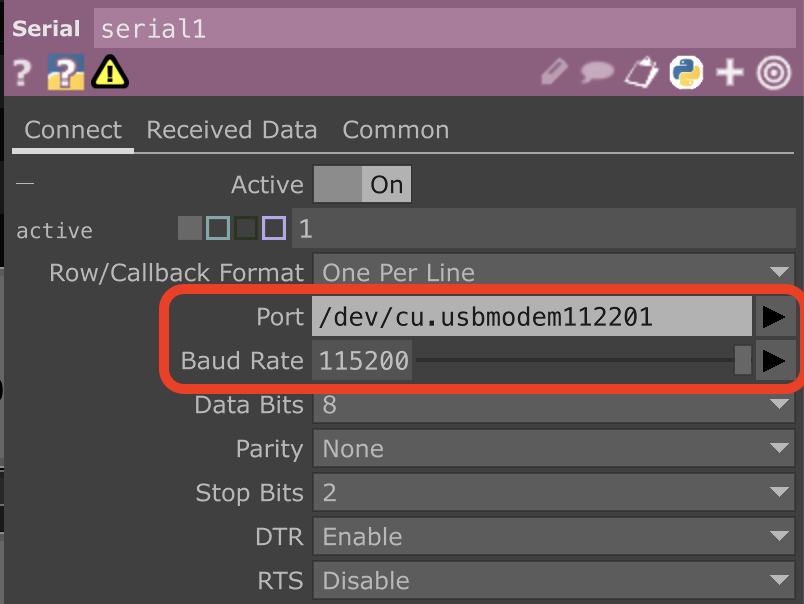

• DAT_Serial : 시리얼 포트 지정, 포트 속도 설정

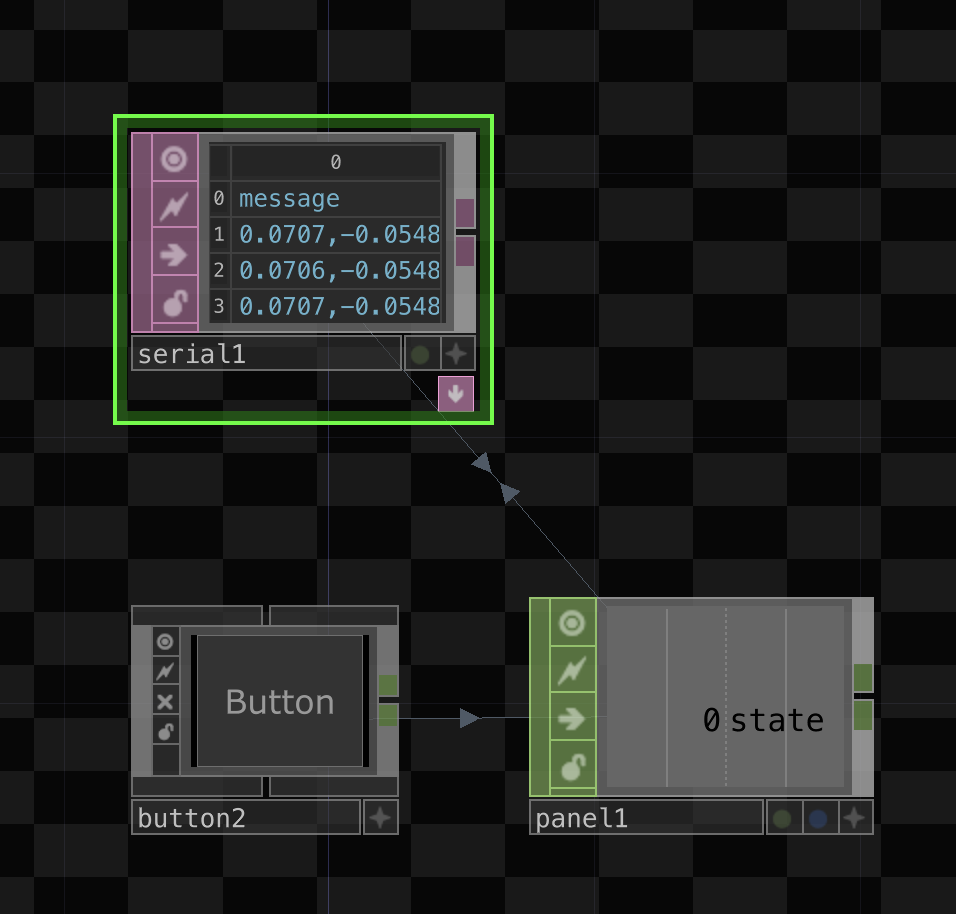

4.1 버튼으로 시리얼 On/Off 하기

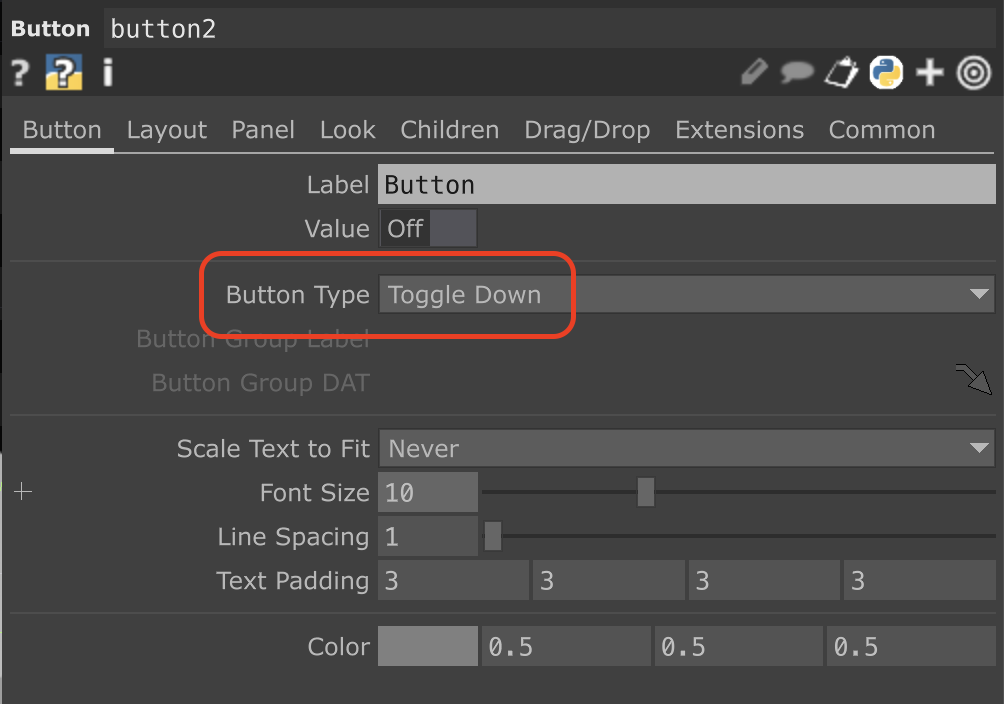

• TOP_Button : 버튼 기능, Toggle Down

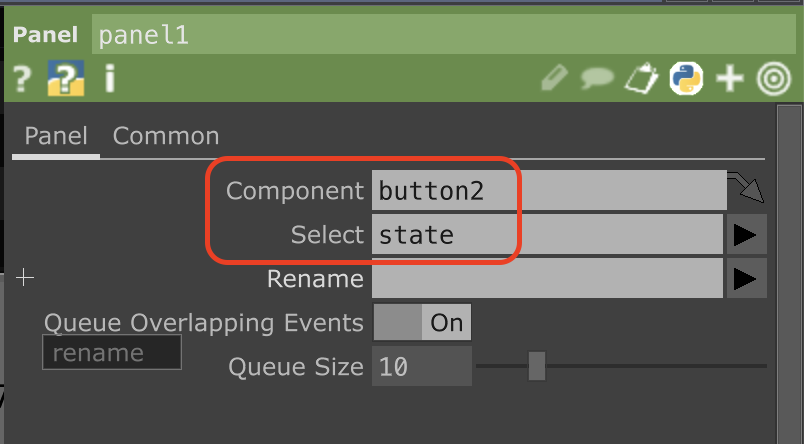

• CHOP_Panel : Select 에서 State 선택, 버튼 상태를 표시한다.

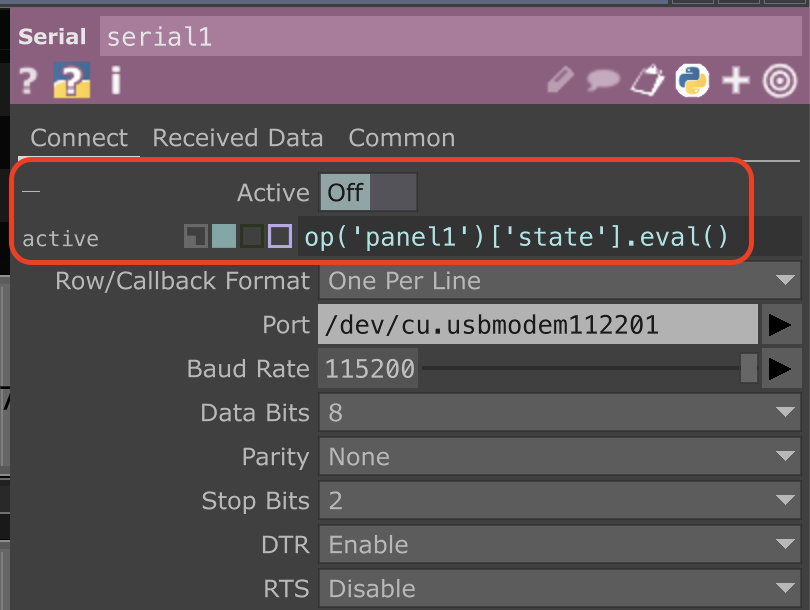

  • 이 상태 값을 Serial Active On/Off 에 사용한다.

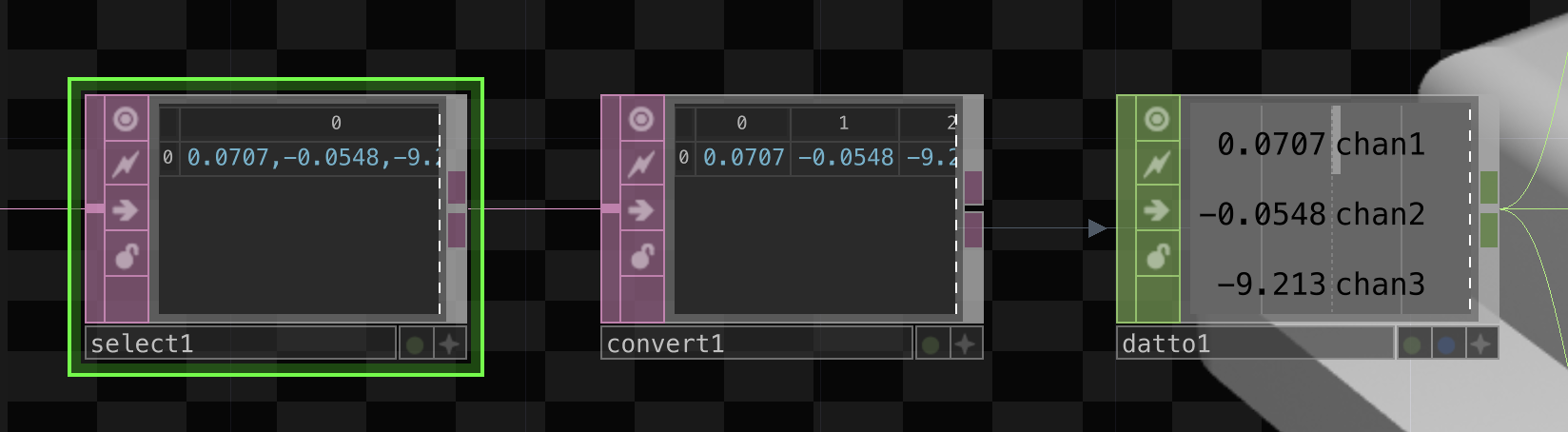

4.2 시리얼 데이터 추출하기

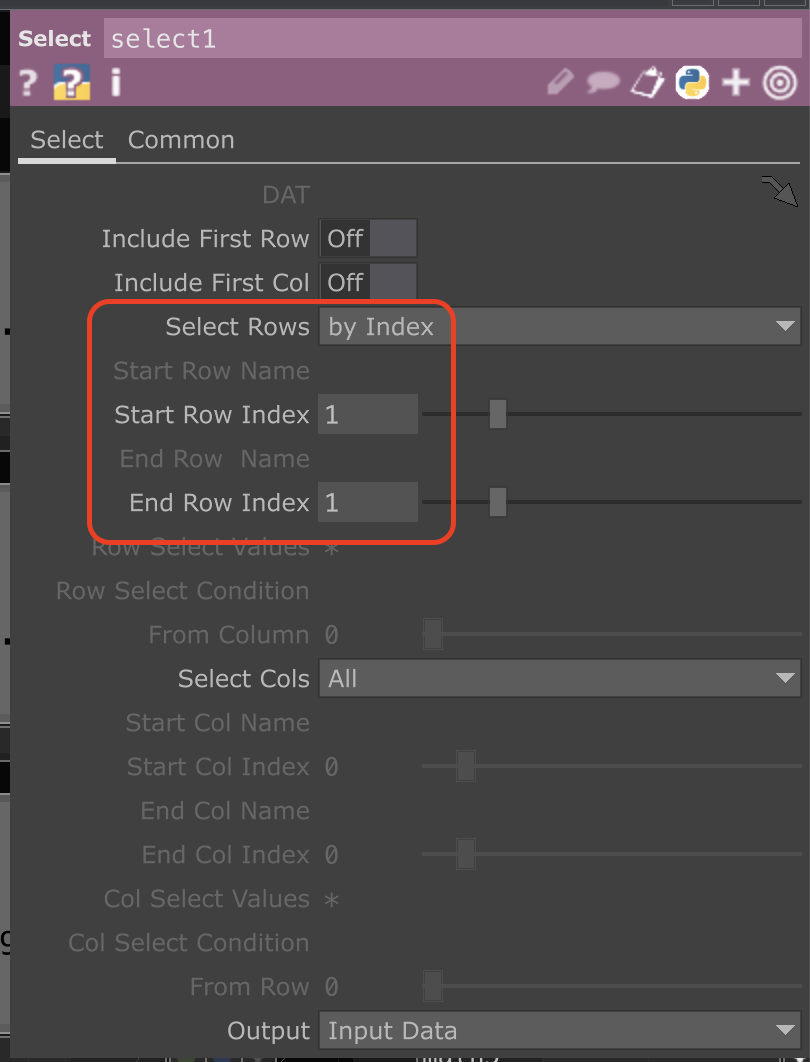

• DAT_Select : 입력된 데이터 중 index 1번, 1개 데이터 읽기 설정

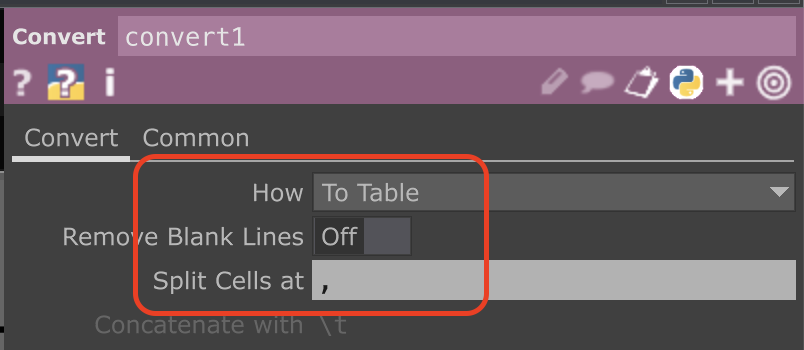

• DAT_Convert : 시리얼 데이터를 쉼표(,)로 구분하고 테이블 배열에 넣기

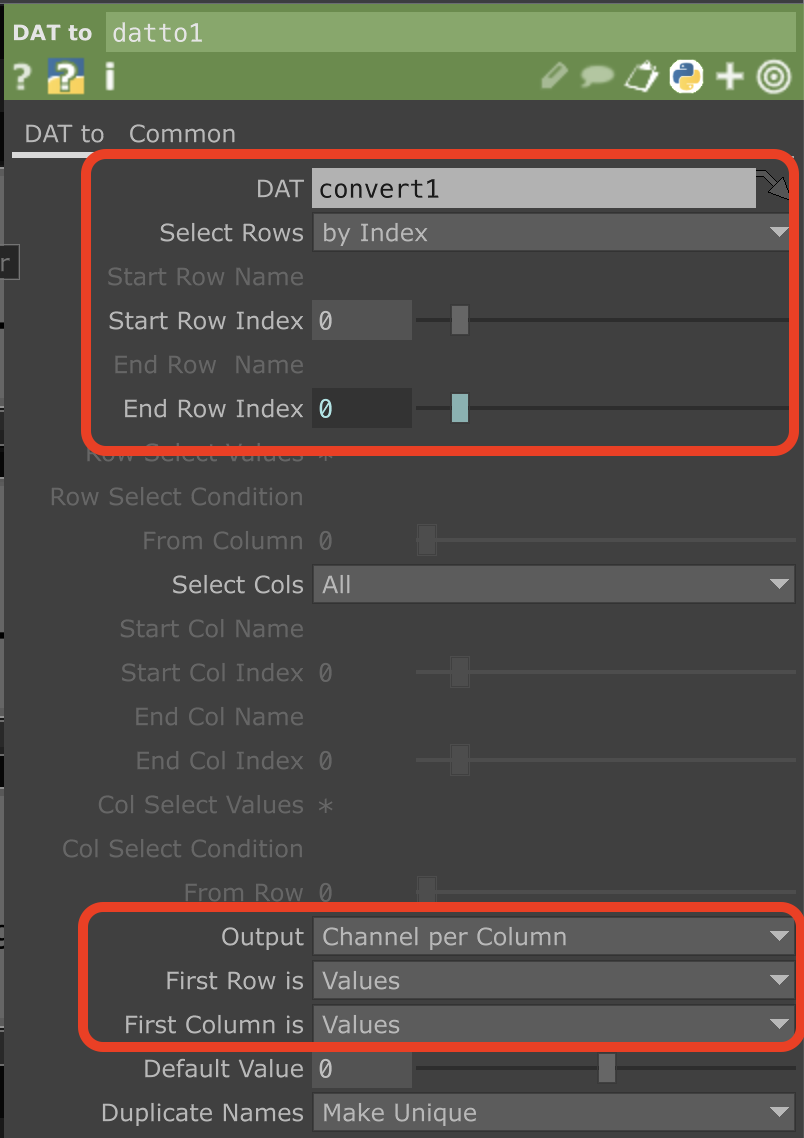

• CHOP_Datto : 데이터를 chop 으로 변환

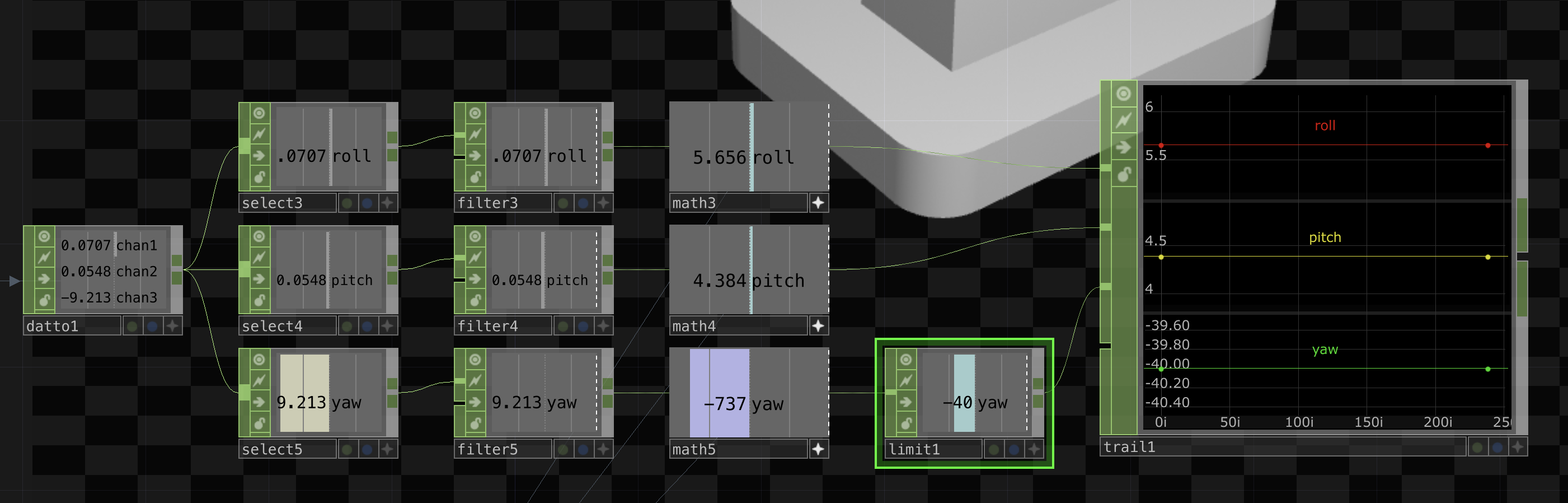

4.3 데이터 변환하기

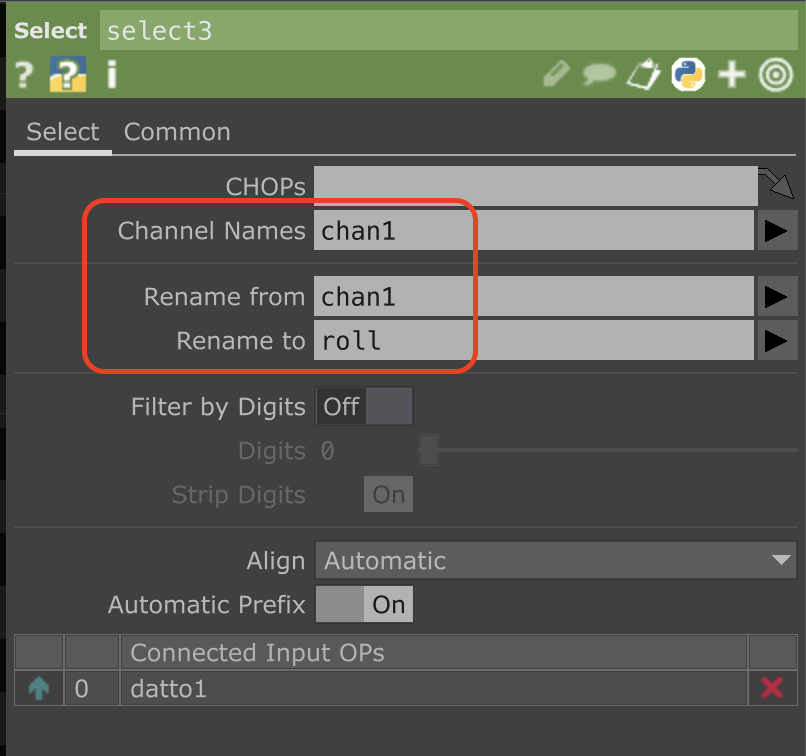

• CHOP_Select : CHOP_Datto 에서 추출된 데이터를 선택, 이름 바꾸기

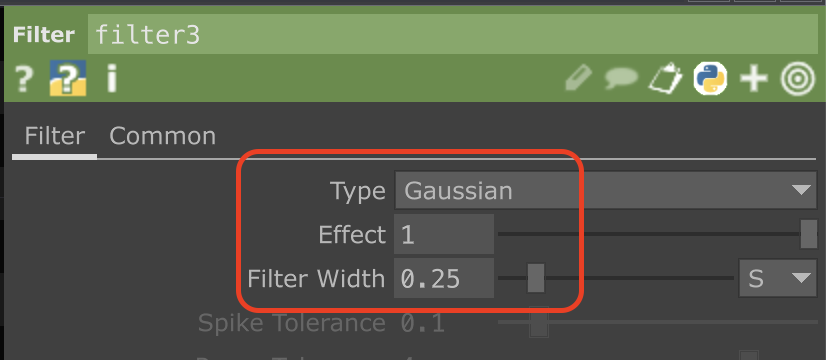

• CHOP_Filter : 센서의 노이즈 제거

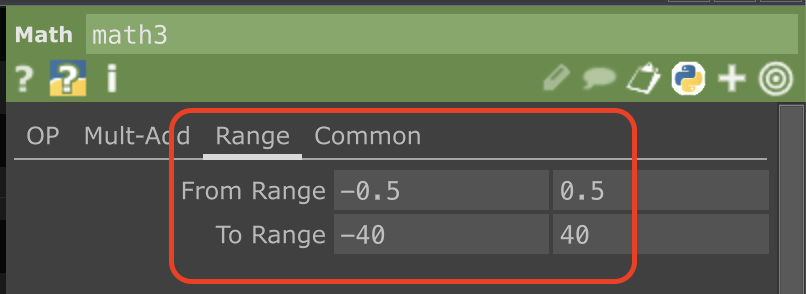

• CHOP_Math : 센서 데이터를 3d 모델의 변화값에 맞게 변환

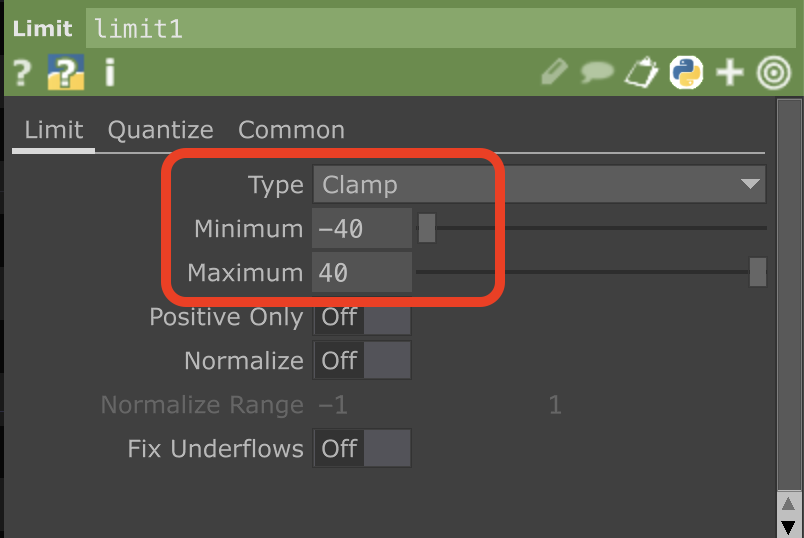

• CHOP_Limit : 데이터가 지정된 범위를 넘지 않게 제한
• CHOP_Trail : 변환된 값을 그래프로 표시

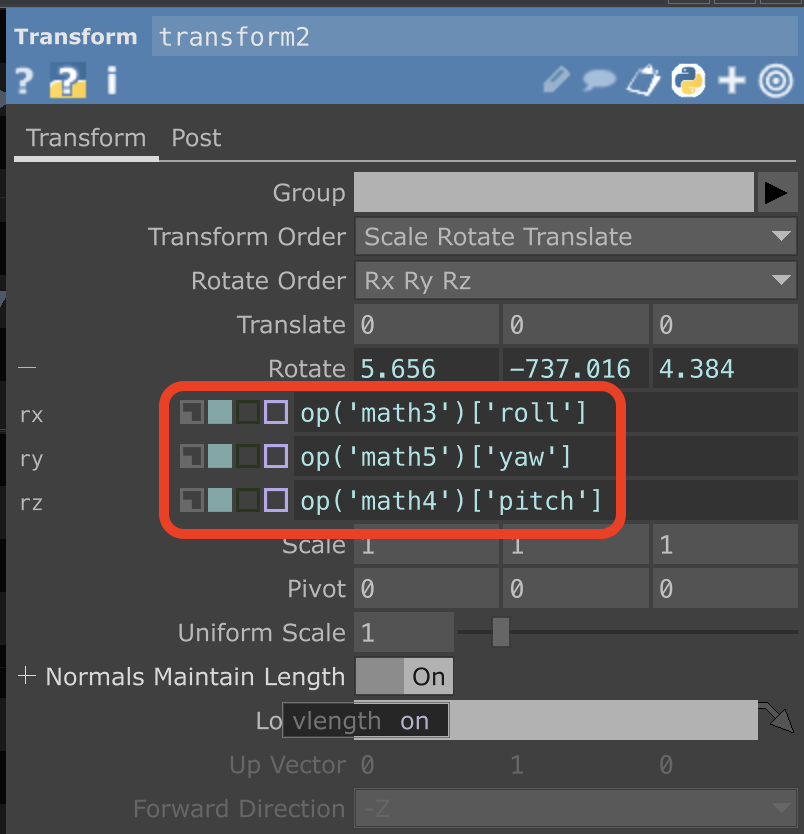

• SOP_Transform의 Rotate 참조데이터로 사용

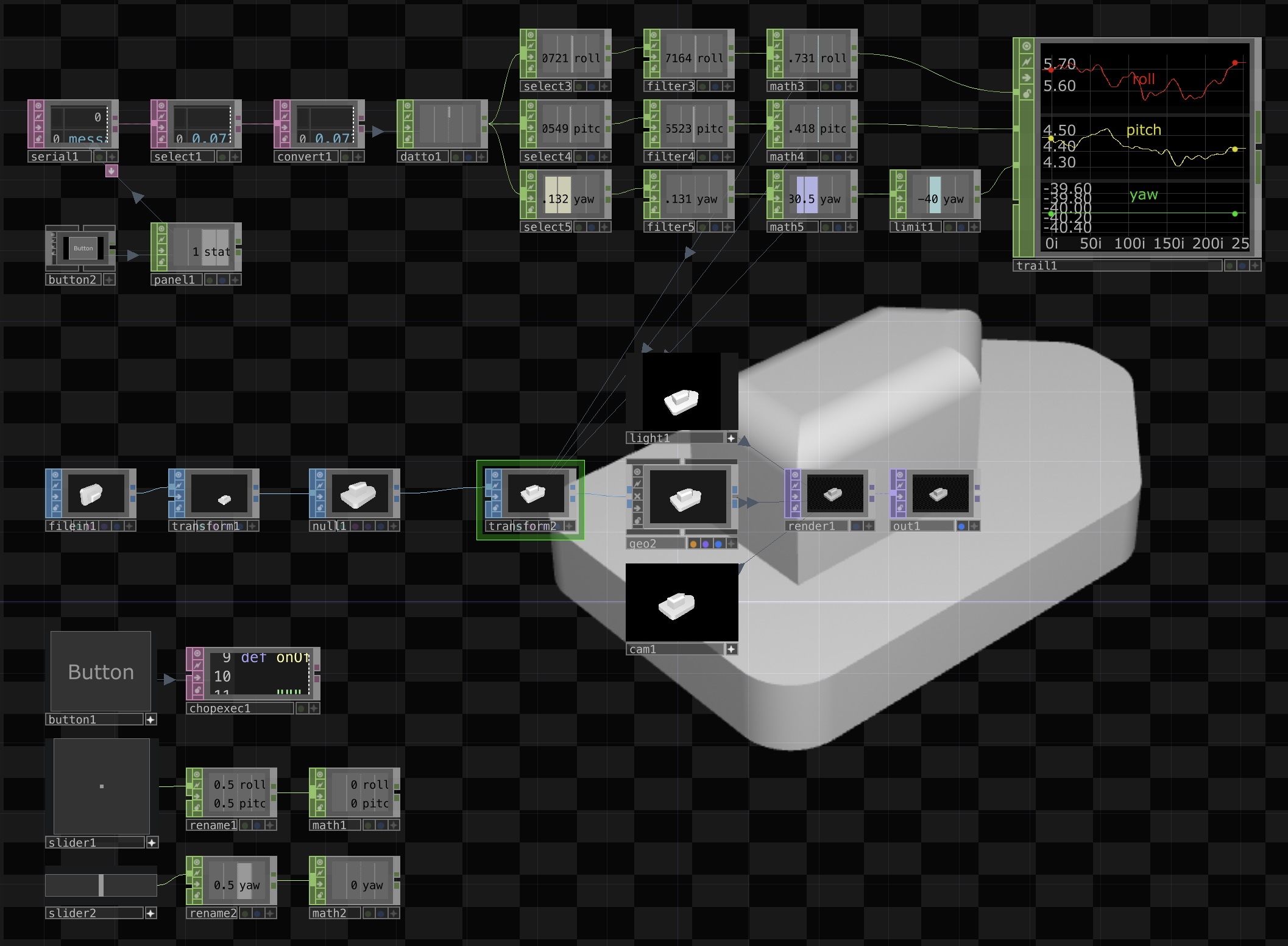

• 이제 슬라이드는 동작하지 않고, 시리얼 포트로 들어오는 값이 3d 모델에 적용된다.
