2. 아두이노에서 LED 켜보기

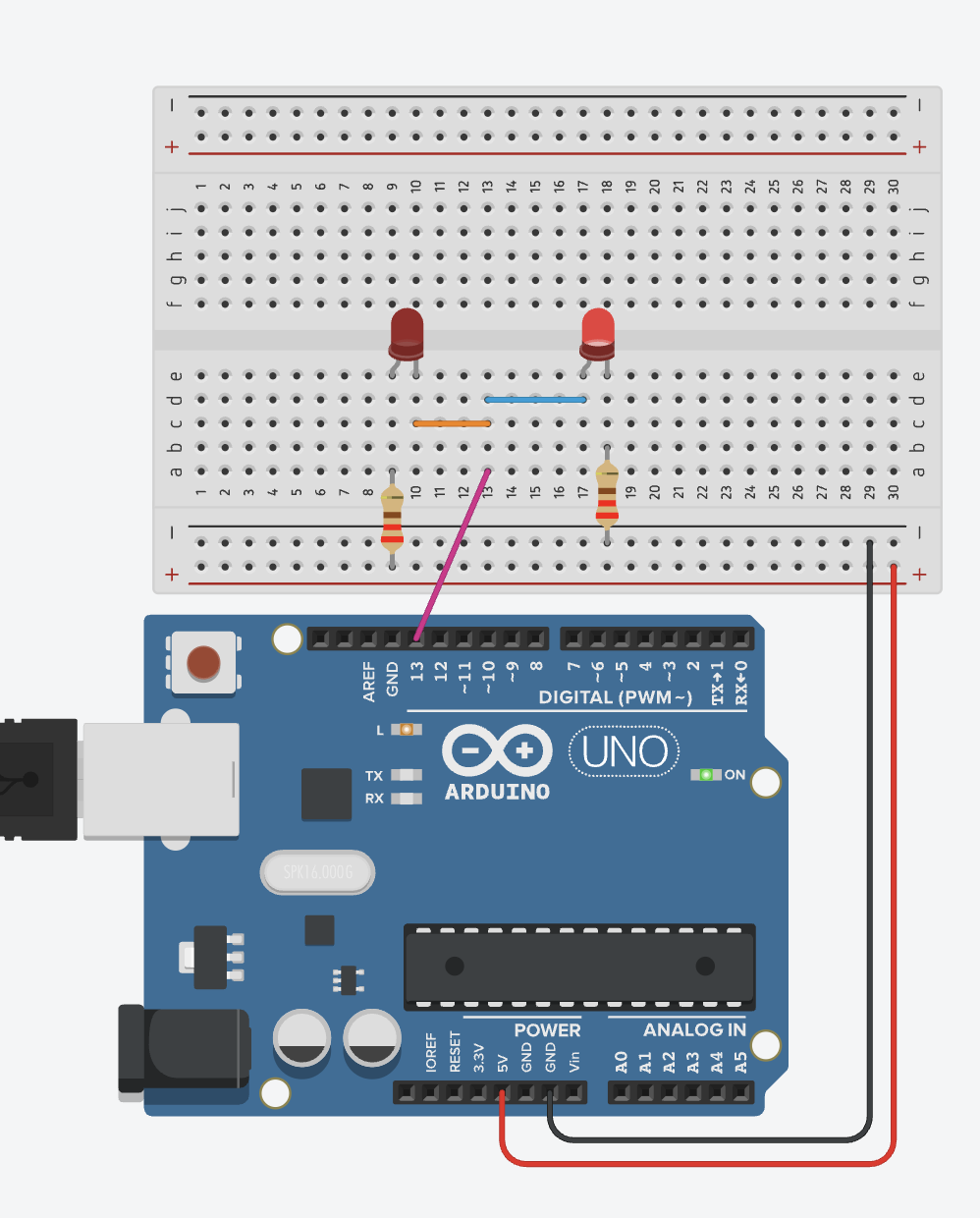

회로 구성

빵판에 LED와 저항 연결

코드 1. LED 깜빡이기

led-blink.ino
const int led = 13;

void setup() {
  pinMode(led, OUTPUT);
}

void loop() {
  digitalWrite(led, HIGH);
  delay(500);

  digitalWrite(led, LOW);
  delay(500);
}
  • digitalWrite()에서 HIGH 일때 켜지는 것과 LOW 일때 켜지는 것의 회로를 비교해 보자.
  • 어느쪽이 HIGH 인지 LOW 인지 구분하기 어렵다면, 둘 중 한쪽 delay()에 시간을 길게 만들고 시도해 보자.

코드 2. LED 밝기 조절

led-analog.ino
const int led = 13;

void setup() {
  pinMode(led, OUTPUT);
}

void loop() {
  analogWrite(led, 550);
  delay(500);

  analogWrite(led, 250);
  delay(500);
}
  • Line 8 에서, digitalWrite() 대신 analogWrite()를 사용했따.
  • analogWrite()는 0~255 사이 값을 지정하여 밝기를 조절할 수 있다.
  • 회로 구성에 따라 0 에서 가장 밝은 것, 255에서 가장 밝은 것으로 차이를 보인다.

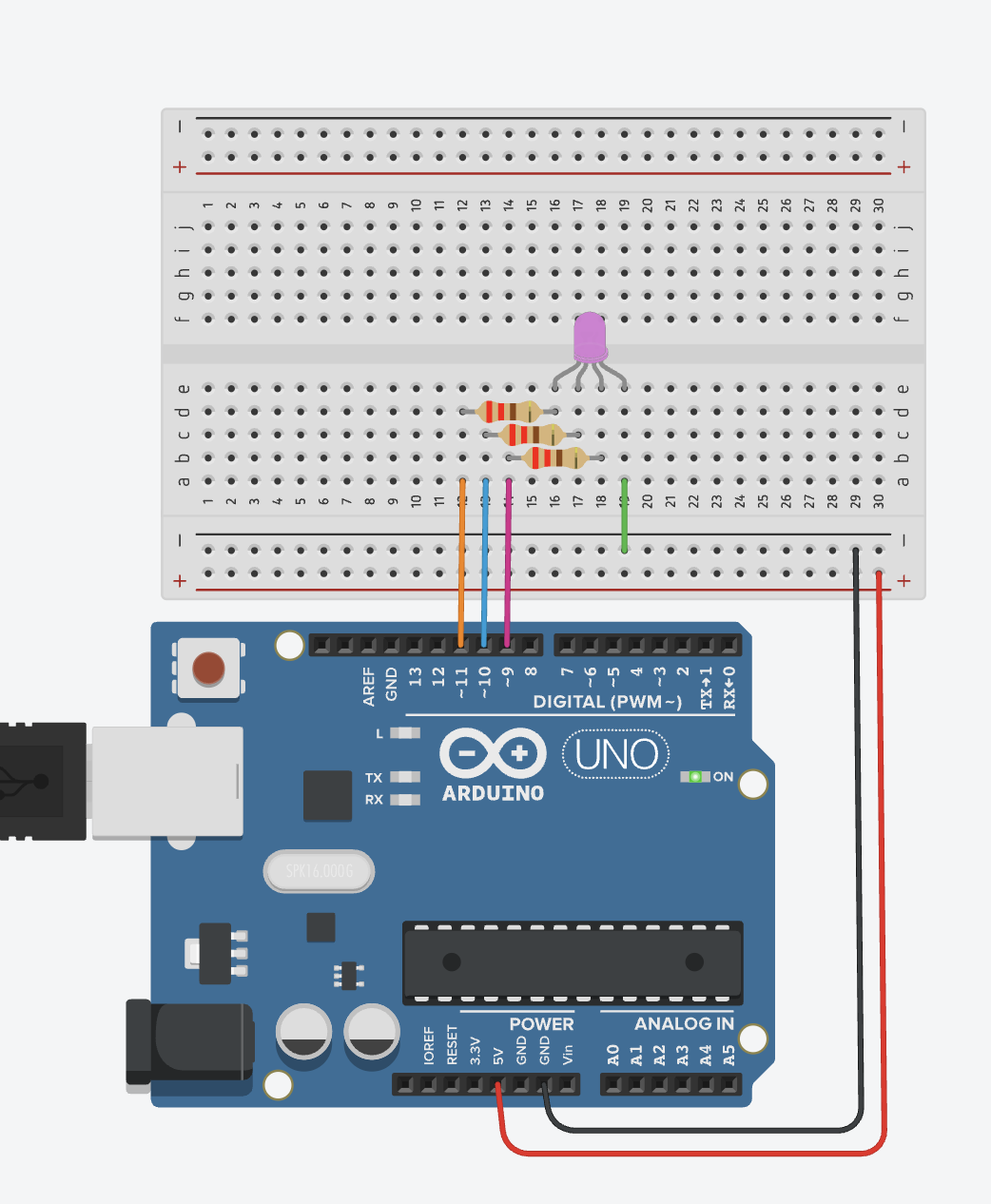

코드 3. LED 3구성, 컬러 조절

빵판에 LED와 저항 연결

led3color.ino
const int red   = 9;
const int green = 10;
const int blue  = 11;

void setup() {
  pinMode(red, OUTPUT);
  pinMode(green, OUTPUT);
  pinMode(blue, OUTPUT);
}

void loop() {
  analogWrite(red, 250);
  analoglWrite(green, 150);
  analogWrite(blue, 100);
  delay(500);

  analogWrite(red, 100);
  analogWrite(green, 250);
  analogWrite(blue, 150);
  delay(500);
}
